什么是光学贴合?工业显示器指南
在显示技术领域,光学贴合是一种独特的工艺,它通过分子间作用力将两种光学材料结合在一起,而不是使用传统的胶水。简单来说,就是在触摸屏和薄膜晶体管液晶显示屏(TFT LCD)面板之间涂上一层树脂。
在选择屏幕或显示器时,光学贴合无疑是一个颠覆性的选择。这项技术显著提高了可视性,增强了屏幕内容的清晰度,同时延长了产品的使用寿命。最终,它提升了整体用户体验,并增加了工业显示系统的整体价值。
光学贴合的工作原理是什么?
光学贴合主要涉及光学贴合剂的使用。由于有多种材料和应用方法可供选择,光学贴合衍生出了诸如“光学透明树脂贴合”、“光学透明胶带贴合”和“空气间隙贴合”等术语。
下面我们将详细介绍每种类型的术语:
● OCR(Optically Clear Resin)-光学透明树脂贴合:树脂贴合使用光学透明树脂来实现无缝的显示集成。
● OCA(Optically Clear Adhesive Sheet)光学透明胶带贴合:胶带贴合涉及使用光学透明粘合膜.
● 采用光学透明胶带进行空气间隙粘合:空气间隙贴合使用光学透明胶带,在显示元件之间形成“空气间隙”。
接下来让我们一同探索每种方法所带来的适用性和优势。

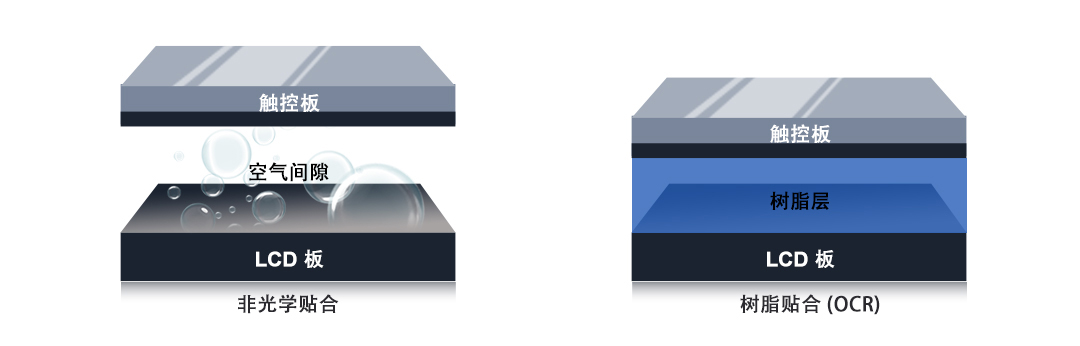

什么是OCR或者光学透明树脂贴合?”

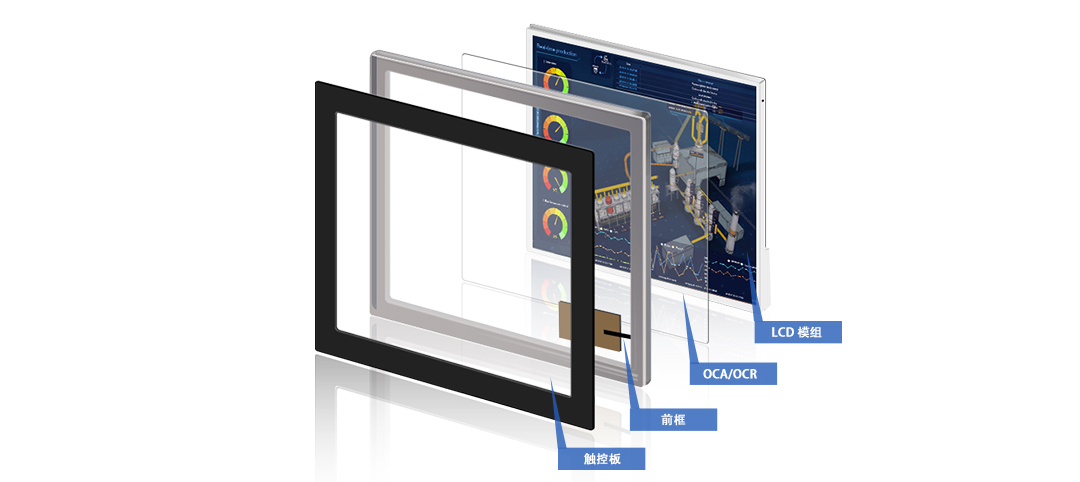

光学透明树脂 (OCR),也称为“树脂贴合”,是一种彻底革新改变显示屏技术的光学贴合方式。在这个过程中,透明树脂(通常是光学胶)被精细地涂抹在显示屏表面上,然后将玻璃盖板或触摸屏等其他光学元件精准地贴合到树脂层上。
完成后,透明树脂会固化,液体转变为固体。最终,光学组件被无缝集成在一起,打造成一个具有无与伦比的视觉质量和物理耐久性的显示器。
这个过程涉及到两个步骤。首先,光学粘合剂或树脂按照精确的比例仔细混合,并过滤以去除任何气泡或杂质。随后,第二部分是固化光学胶,通过紫外线固化来实现。与依赖时间或升温的旧方法相比,紫外线固化显著缩短了固化时间,约为一个小时。然而,固化后清理工作是必不可少的,因为这个过程中难免会有胶水溢出等混乱现象。
在树脂光学粘合中,硅胶是的粘合剂的一种热门选择。硅胶作为一种可靠的材料,可追溯到20世纪70年代,当时它首次被引入到液晶显示器中使用。硅胶之所以受欢迎,是因为其具有低热膨胀率、低化学反应性、低导电性、防水性、设计灵活性以及能够长时间保持清晰度,而且价格比较实惠。

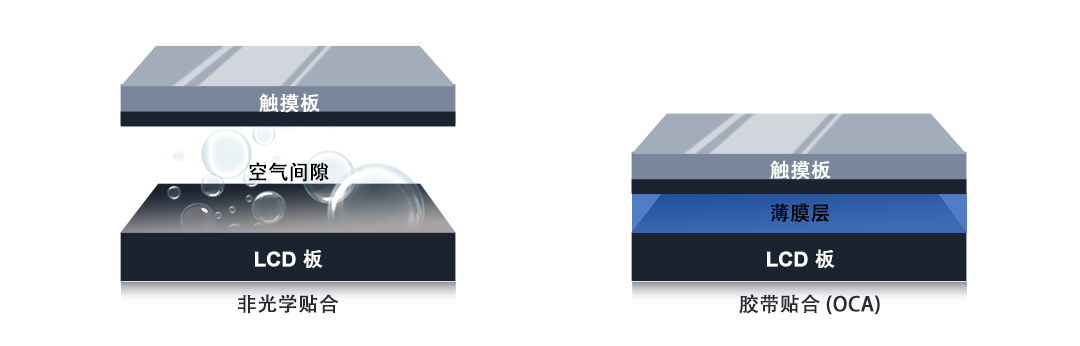

什么是OCA ?什么是光学透明胶带贴合?
尽管液体光学贴合仍然很受欢迎且应用广泛,但总有改进的空间。引入光学透明胶粘合膜,也称为“胶带贴合”,是一种尖端的光学贴合形式,将显示技术提升到新的高度。与树脂光学贴合不同,OCA 是由硅胶或丙烯酸组成的固体材料,使其成为一种“透明”贴合解决方案。
OCA 以精确切割的干膜形式出现,配有双面保护膜,可以无缝粘贴。贴合过程包括初步层压,然后进一步在高压仓中对光学组件施加更高的贴合压力。这一高效的过程只需要不到 30 秒就可以完成。
胶带贴合必须在一个无尘的环境中进行,避免灰尘碎屑和气泡的存在,消除了树脂粘合工艺相关的不必要的复杂性。不使用液体材料,简化了贴合过程,从而确保在更短的时间内达到结果。
通过 OCA/胶带贴合,显示技术在清晰度、耐用性和精确度方面得到了显著的提升。这种创新方法为不同行业寻求显示系统最佳性能和可靠性提供了一个颠覆性的解决方案。
树脂贴合 VS 胶带贴合:
树脂贴合的两个步骤需要精心的准备,以避免树脂混合物中出现气泡和异物,这要求制造商具备专业知识。此外,一旦液体树脂固化,就无法进行返工,从而导致产品浪费,并且在贴合过程中可能损坏显示系统。较长的加工时间也增加了树脂贴合的复杂性。
相比之下,胶带贴合提供了一个简化的解决方案,具有更快的加工时间、可返工性以及更清洁的固体材料处理。自动化生产变得可行,贴合过程受益于更好的抗冲击/振动和温度耐受性。值得注意的是,在贴合之前固化干膜片,还可以消除树脂基应用中常见的“泛黄”风险。
什么是空气间隙贴合?
空气间隙贴合,也称为框架粘合剂,使用放置在显示屏边缘周围的垫片将两个显示光学组件连接在一起,从而在显示屏和附加的光学组件之间形成“空气间隙”。
这种贴合方式成本较低,不需要固化时间,并且所使用的材料极易获得。它的轻便性使其成为显示技术的热门选择,特别是对于那些不需要抵御极端环境(如户外可能出现的眩光问题、极端温度和高湿度等会影响设备性能的条件)的应用。
对于不需要其他光学粘合方法的稳健性的显示应用来说,空气间隙粘合提供了一种经济实惠且实用的解决方案。

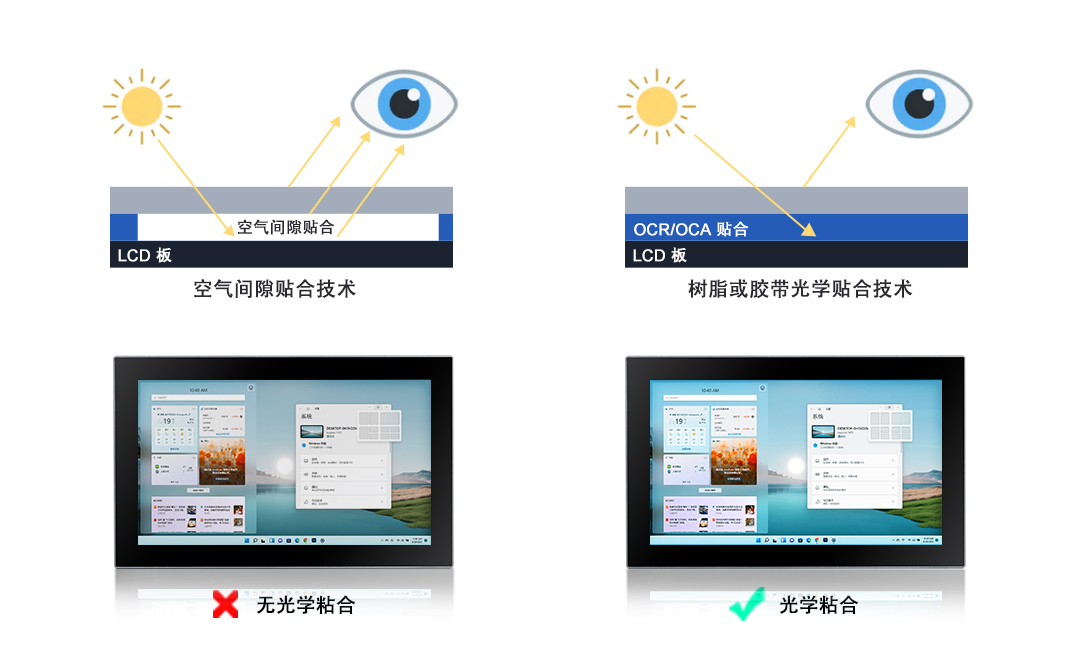

树脂或胶带光学粘合如何提高能见度?
一句话:通过光的折射。光线在通过不同介质时发生弯曲,就会产生折射。当涉及多层介质层时,会产生更多折射,从而导致最终用户的可读性问题。本质上,光线会在屏幕上反射,从而难以查看显示内容。
在户外或恶劣条件下,由于折射率更高以及两个光学元件之间的间隙造成水分积聚,空气间隙贴合无法满足需求。在这种情况下,湿式和干式光学贴合成为更可行的选择,可以有效填补光学元件之间的间隙。这不仅改善了产品的环境性能,还增强了其耐用性。
通过先进的粘合技术解决折射问题,显示技术可以提供更高的清晰度和可读性,确保在各种环境和条件下实现最佳性能。
树脂贴合和胶带贴合光学贴合的优势有哪些?
使用树脂和胶带光学贴合方法可以显著提高显示系统的强度和质量,带来一系列好处,例如:
提高强光环境下的可视性:
● 较低的反射确保了在明亮环境中的可见性,提供了更好的显示体验。
提升图形性能:
● 更高的对比度、色彩饱和度和更宽的视角提升了图形性能,为用户提供了更生动的视觉效果。
提高耐用性和坚固性:
● 光学贴合提供了更高的抗冲击和震动吸收能力,保护显示器免受意外损坏。
延长产品生命周期:
● 通过抗抗潮湿和冷凝,光学贴合可以延长显示系统的使用寿命,从而降低产品整体的维护成本。
最佳触摸屏性能:
● 额外的树脂层增强了触摸屏的响应能力,保持了准确的触摸反馈,确保了流畅的用户体验。
光学贴合在各行业中的应用示例:
光学贴合,特别是湿式和干式贴合,对于在严苛的环境中运营的企业大有裨益,而空气间隙贴合显示系统则无法很好地适应这种环境。受益于光学贴合的一些行业包括:
食品和饮料:
● 光学贴合显示器能够轻松应为了保持卫生标准而进行的频繁清洗,确保生产线的不间断的运行。
医疗、保健和制药:
● 暴露于液体和化学品中的显示系统需要受到防腐蚀保护,以确保在关键医疗环境中的提供可靠的性能。
户外显示器和数字标牌:
● 在阳光或强光下的最佳可视性确保用户可以轻松地从远处读取屏幕内容
自助终端应用和人机交互界面(HMI):
● 满足户外自助售货机和收银机的高耐用性要求,减少由于频繁客户使用而导致的停机时间。
军事、海洋/离岸、航空、货运和物流:
● 光学粘合显示器具备抵抗高眩光、冷凝和极端天气变化的能力,在具有冲击和振动挑战的苛刻环境中表现出色。
显示技术的未来趋势:
随着工业革命4.0的发展,自动化机器和过程变得越来越普遍,计算机显示器成为人机交互的主要方式。如今,屏幕不再局限于桌面显示器,而是集成到各种日常工具中,如厨房用具、智能手表甚至车辆中。随着用户屏幕使用时间的增加,光学贴合在提升用户体验和产品耐用性方面的重要性不容忽视。
在工业领域,投资光学贴合已被证明具有很高的价值。全球变暖的影响,包括日照变强、气温升高、不可预测的暴雨导致湿度升高,甚至更严酷的冬季,这些都对显示系统的稳定运行构成了挑战。
此外,随着数据生成和通过显示器进行日常互动呈指数级增长,确保最佳功能对于数据安全和保护企业的个人身份信息或私人信息至关重要。这个风险很高,因为数据丢失和泄露可能只是仅仅因为一次很小的失误点击操作。
在这个不断发展的数字时代,光学贴合作为一种引人注目的解决方案,能够提升用户体验、增强显示性能,并为处于科技进步前沿行业保障其数据完整性。
为什么选择启宇泰的光学贴合显示系列产品?
总之,光学贴合在显示技术领域中成为真正的奇迹,彻底改变了我们在屏幕上体验视觉的方式。通过光学粘合剂,湿式贴合和干式贴合提供了独特的优势,使企业能够拥有在恶劣和不稳定条件下可靠无缝运行的显示器。
利用光学贴合的优势,充分发挥您工业显示器的潜力,选择启宇泰的工业电脑和工业显示器产品,PPC / WPC / PM系列,这些产品专为需要关键任务可靠性的最苛刻嵌入式应用而设计。立即使用我们的尖端解决方案来改造您的工业应用。
